Canon MD-500W
高トルクスピンドルを搭載した、湿式タイプのミリングマシンです。 チタンディスクを中心とした歯科材料の加工が可能です。
-
製品特徴
-
技術仕様
-
見積依頼
PRODUCT FEATURES 製品特徴

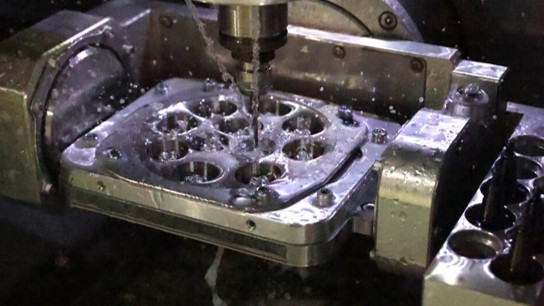

メタルミリング対応
メタルミリング対応
MD-500/500Sと同様に、工業用加工機の高い剛性を応用して、高速かつ高精度な加工を実現しています。
チタンやガラスセラミックなど、硬い歯科材料の加工が可能です。

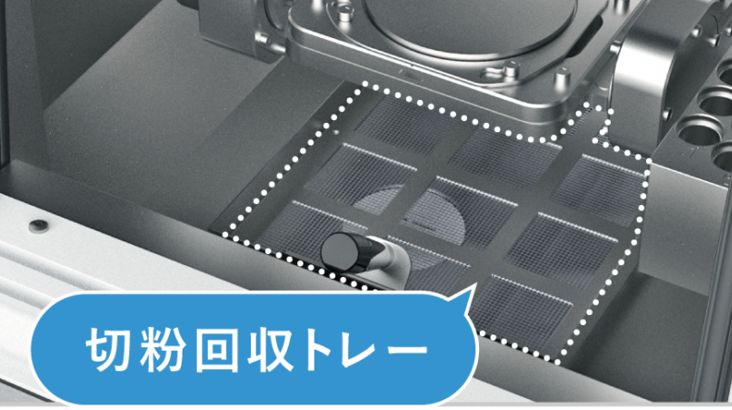

切粉回収トレー
切粉回収トレー
切粉の回収をトレー方式にすることでメンテナンスを容易にしました。

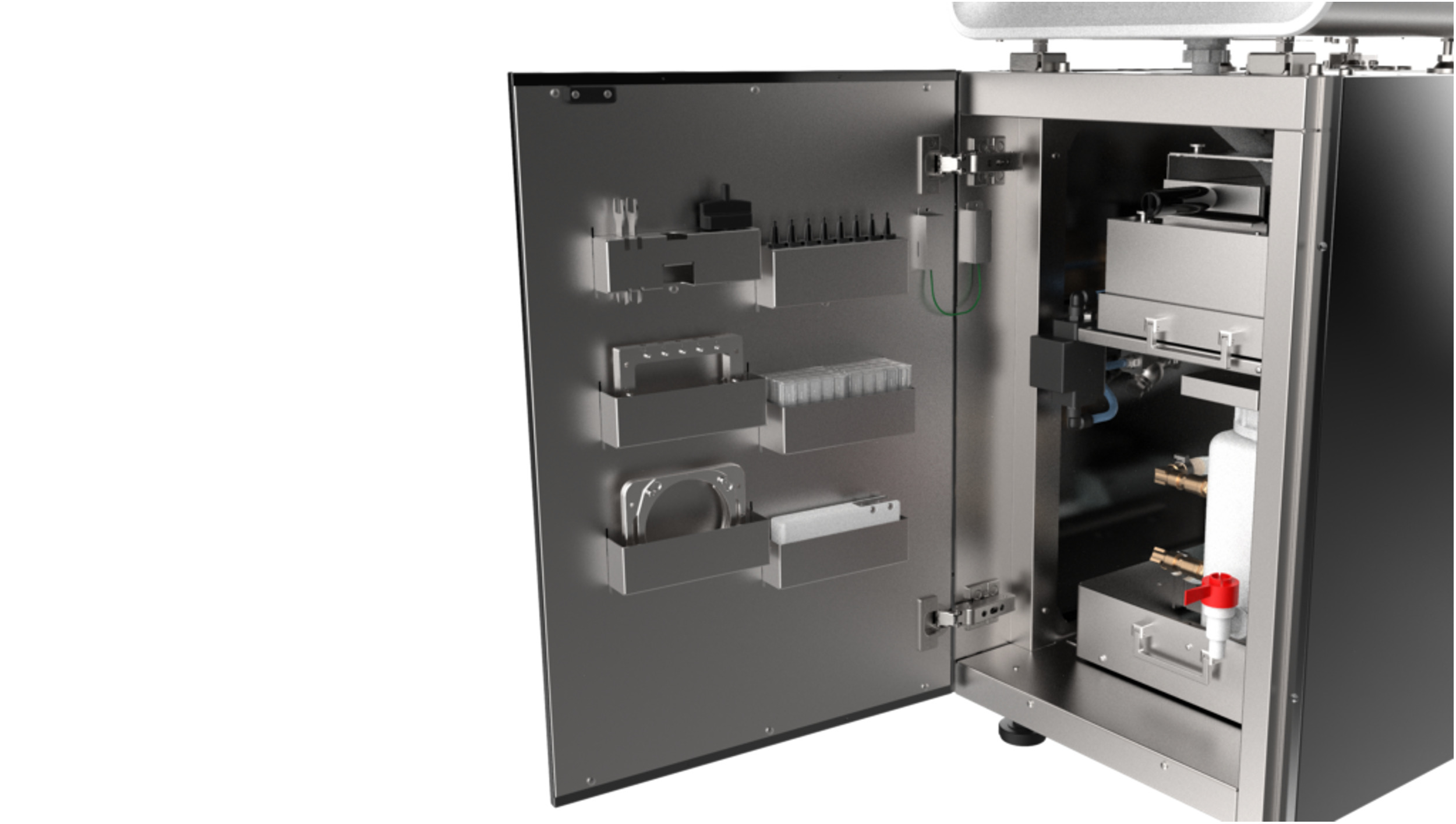

専用架台
専用架台
クーラントの残量不足や循環不良を検知します。 付属品の収納も可能です。
高い保持力を可能にするホルダチャック方式
高い保持力を可能にするホルダチャック方式
ドリルをチャックナットで締付けて固定するため、ドリル把持力が高い機構となっています。回転によるブレが軽減されるため高精度な加工が可能です。
高剛性
高剛性
Ｘ，Ｙ，Ｚ軸を１フレームベースに集中配置することで高い剛性を実現。
ドリル先端の振れが少ないホルダ固定の主軸とリニアガイドとボールねじの構成により、
精密位置決めを可能とし、安定加工を実現しています。

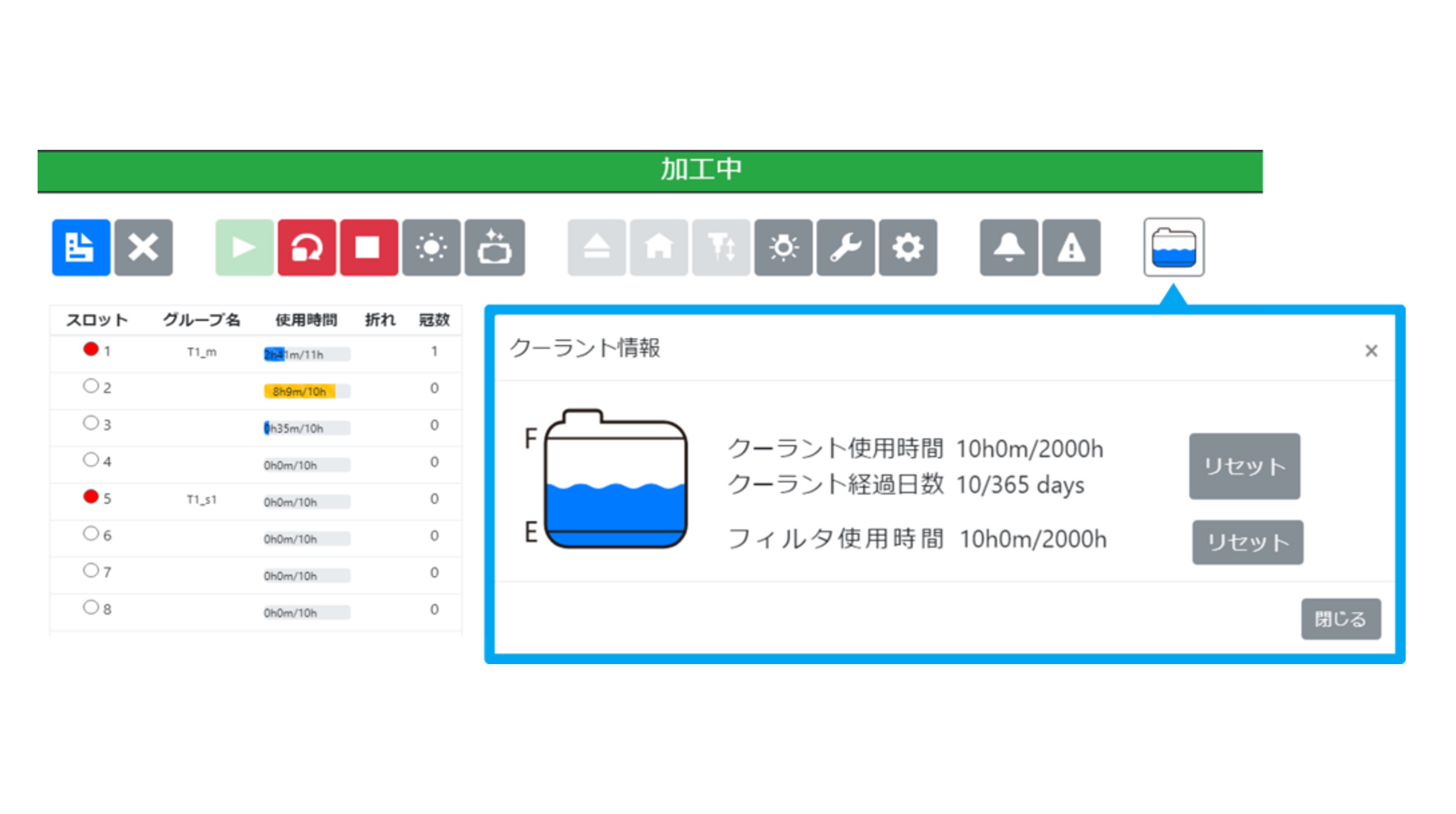

独自の操作オペレーション(md-gaer)
独自の操作オペレーション(md-gaer)
加工順序の入れ替えやワークの途中取出しなど、技工所で発生するさまざまな要望にお応えする、見やすく使いやすい画面を操作用パソコンに表示します。今回新たに、クーラント状態の表示画面を追加しました。
キャリブレーション不要
キャリブレーション不要
Ｘ，Ｙ，Ｚ軸には高精度リニアガイド、ボールねじ、Ａ，Ｂ軸には高精度減速器を採用したことにより、位置ズレを低減させました。
これらの機構により、キャリブレーション作業が不要になりました。
高精度・高トルク加工
高精度・高トルク加工
高精度な加工性能により、薄いマージンラインの機械加工を実現しました。
手仕上げによる作業時間を大幅に削減して歯科技工の効率化に役立ちます。
工業用加工機で実績のある最大30,000 回転の高トルクスピンドルを搭載しています。
ピン付き材料ブロック、ディスク装着
ピン付き材料ブロック、ディスク装着
ブロックを最大１２個（ユニバーサルタイプ）、ディスクを１枚装着できる各専用ジグにより、加工効率を最大化します。
オートツールチェンジャー(ATC)
オートツールチェンジャー(ATC)
１０本の工具を自動で交換するＡＴＣ機能を搭載することにより、加工開始前に予めツールマガジンへ使用する工具をセットしておくことで加工内容に合わせてスムーズに工具の持ち替え動作を行えます。
スタイリッシュデザイン
スタイリッシュデザイン
大型ＬＥＤインジケーターと大きな透明窓により状態確認が容易です。
ホワイトとシルバーの清涼感あるカラーリングとシンプルなフォルムで、歯科技工所の美しい空間作りに貢献します。
SPEC 技術仕様
MD-500W 基本仕様
| 設置動作環境 | 屋内（振動なきこと） 室温：５～３０℃ 湿度：２０～７５％ＲＨ以下(結露なきこと) |
| 加工条件 | 湿式加工 |
| 本体サイズ | ５００(Ｗ)×７６０(Ｄ)×１５５０(Ｈ) (ｍｍ) アジャスタ除く |
| 本体重量 | ２１０(kg) |
| 制御軸数 | ５軸(Ｘ・Ｙ・Ｚ・Ａ・Ｂ) |
| 被削材質 | チタン、ハイブリッドレジン、ＰＭＭＡ、ニケイ酸リチウム |
| 対応ブロック | 歯科切削加工用ブロック ユニバーサルタイプ |
| 最大装着ブロック数 | １２個 |
| 最大ブロック寸法 | １５×１５×１８(ｍｍ) （１２個使用の場合） |
| 装着可能最大ブロック寸法 | Ｌ：８５ｍｍ以下 |
| 対応ディスク | 歯科切削加工用ディスク |
| ディスク寸法 | φ９８.５ × t１０～３５(ｍｍ) |
| 主軸 回転数 | １,０００～３０,０００(ｒｐｍ) |
| 出力 | ０.３５(ｋＷ) |
| 冷却方式 | 空冷 |
| ATCクランプ方式 | ツールホルダ方式 |
| ミリングバーの長さ | ４５～６０(ｍｍ) |
| シャンク径 | Φ４(ｍｍ)、Φ６(ｍｍ) |
| ミリングバー収納本数 | １０(本) |
| 送り速度 | 切削送り速度 最大：５(ｍ/ｍｉｎ) Ｘ・Ｙ・Ｚ軸 |
| 早送り速度 | 早送り速度 最大：１５(ｍ/ｍｉｎ) Ｘ・Ｙ・Ｚ軸 |
| 電源 | ＡＣ１００Ｖ ／ １５Ａ |
| エア | エア圧０.４(ＭＰａ) ／ 流量６０(Ｌ/ｍｉｎ) 接続口Φ６(ｍｍ)エアチューブ フィルタ及びエアドライヤーによりゴミ、水分を除去してください。 |
| 販売名 | 歯科用ミリングマシン MD-500W |
| 分類 | 一般医療機器(クラスⅠ) |
| 一般的名称 | 歯科技工室設置型コンピュータ支援設計・製造ユニット |
| 医療機器届出番号 | 13B2X10330000005 |
| 製造販売元 | キヤノン電子株式会社 環境機器事業部 東京都港区芝公園3-5-10 |
